IUS012 |
m |

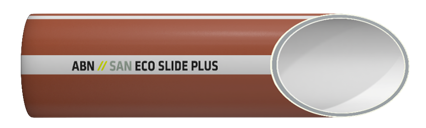

Col·lector soterrat de polipropilè. |
39,45€ |
Col·lector soterrat en terreny no agressiu, format per tub de paret tricapa de polipropilè per sanejament, lliure de halògens, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS". El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el reblert principal. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt11abn010a |
m |
Tub de paret tricapa de polipropilè per sanejament, lliure de halògens, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS", de 110 mm de diàmetre exterior i 4 mm de gruix, amb extrem atrompetat i junta elàstica, apte per a temperatures des de -20 fins 95°C, amb capa exterior resistent als raigs UV de color blanc RAL 9001, capa intermèdia de polipropilè amb càrrega mineral de color gris RAL 7046 i capa interior amb protecció enfront de les incrustacions de color gris RAL 9003, subministrat en barres de 6 m de longitud, fabricat segons ONR 20513. |
1,050 |
23,56 |
24,74 |
mt11ade100a |
kg |
Lubrificant per a unió mitjançant junt elàstica de tubs i accessoris. |
0,002 |
21,59 |
0,04 |
mt01ara010a |
m³ |
Sorra amb granulometria de 0 a 5 mm de diàmetre, neta. |
0,251 |
14,61 |
3,67 |
Subtotal materials: |
28,45 |
||||
2 |
Equip i maquinària |
||||
mq01ret020b |
h |
Retrocarregadora sobre pneumàtics, de 70 kW. |
0,029 |
41,71 |
1,21 |
mq02rop020 |
h |
Picó vibrant de guiat manual, de 80 kg, amb placa de 30x30 cm, tipus piconadora de granota. |
0,207 |
4,00 |
0,83 |
Subtotal equip i maquinària: |
2,04 |
||||
3 |
Mà d'obra |
||||
mo041 |
h |
Oficial 1ª construcció d'obra civil. |
0,202 |
28,42 |
5,74 |
mo087 |
h |
Ajudant construcció d'obra civil. |
0,097 |
25,28 |
2,45 |
Subtotal mà d'obra: |
8,19 |
||||
4 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
38,68 |
0,77 |
|
Cost de manteniment decennal: 1,97€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
39,45 |
Plec de condicions
UNITAT D'OBRA IUS012: COL·LECTOR SOTERRAT DE POLIPROPILÈ. CARACTERÍSTIQUES TÈCNIQUES Col·lector soterrat en terreny no agressiu, format per tub de paret tricapa de polipropilè per sanejament, lliure de halògens, sèrie SN-10, rigidesa anular nominal 10 kN/m², sistema Polo Eco Plus Premium "ABN PIPE SYSTEMS" i secció circular, amb una pendent mínima del 0,50%, per a conducció de sanejament sense pressió, col·locat sobre llit de sorra de 10 cm d'espessor, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 30 cm per sobre de la generatriu superior. Inclús, lubricant per a muntatge, accessoris i peces especials. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada en projecció horitzontal, entre cares interiors de pericons o altres elements d'unió, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el terreny de l'interior de la rasa, a més de lliure d'aigua, està net de residus, terres soltes o disgregades i vegetació. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig del recorregut del col·lector. Presentació en sec dels tubs. Abocat de la sorra en el fons de la rasa. Descens i col·locació dels tubs en el fons de la rasa. Muntatge, connexionat i comprovació del seu correcte funcionament. Execució del reblert envoltant. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. La xarxa romandrà tancada fins la seva posta en servei. Quedarà lliure d'obturacions, garantint una ràpida evacuació de las aigües. PROVES DE SERVEI. Prova d'estanquitat parcial. Normativa d'aplicació: CTE. DB-HS Salubridad CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte, entre cares interiors de pericons o altres elements d'unió, incloent els trams ocupats per peces especials. CRITERI DE VALORACIÓ ECONÒMICA El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el reblert principal. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 02 03 |
Plàstic. |
0,107 |
0,178 |
01 04 09 |
Residus de sorra i argiles. |
1,468 |
0,918 |
Residus generats: |
1,575 |
1,096 |
|
15 01 01 |
Envasos de paper i cartró. |
0,020 |
0,027 |
17 02 03 |
Plàstic. |
0,004 |
0,007 |
17 02 01 |
Fusta. |
0,055 |
0,050 |
Envasos: |
0,079 |
0,083 |
|
Total residus: |
1,654 |
1,179 |
